 >>> CARACTÉRISTIQUES TECHNIQUES
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| VERSION HELICOÏDE |
CTCUA
|
CTCUA
|
CTCUA
|
CTCUA
|
CTCUA
|
CTCUA
|
| "SERIE COMPACT" |
7
|
11
|
15
|
25
|
30
|
35
|
| Débit calorifique nominal (kW) |
7.7
|
12.1
|
16.5
|
24.8
|
29.7
|
34.7
|
| Débit d’air à 15°C (m3/h) |
1120
|
1120
|
2710
|
2750
|
4474
|
4474
|
| Portée d’air (m) |
9
|
12
|
14
|
16
|
21
|
21
|
| Niveau sonore* (dB(A)) |
34
|
37
|
39
|
44
|
45
|
45
|
| Débit de gaz G20 (m3/h) |
0.80
|
1.30
|
1.70
|
2.60
|
3.10
|
3.70
|
| Débit de gaz G25 (m3/h) |
0.90
|
0.90
|
2.00
|
3.00
|
3.70
|
4.30
|
| Débit de gaz G31 (Kg/h) |
0.59
|
0.99
|
1.40
|
1.97
|
2.36
|
2.96
|
| Alimentation gaz |
1/2''
|
1/2''
|
1/2''
|
1/2''
|
1/2''
|
1/2''
|
| Tension d’alimentation |
mono 220 V, 50 Hz (Ph + T + N) neutre obligatoire
|
| Puissance électrique (W) |
260
|
|
274
|
|
336
|
|
384
|
|
345
|
|
345
|
|
|
|
|
*Champ libre à 5 m |
|
|
|

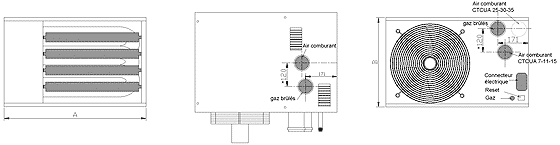

>>> DIMENSIONS CTCUA (mm)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| A (largeur) |
728
|
728
|
728
|
728
|
728
|
728
|
| B (hauteur) |
304
|
304
|
450
|
450
|
578
|
578
|
| C (profondeur) |
660
|
660
|
660
|
660
|
660
|
660
|
| Poids (Kg) |
28
|
31
|
39
|
41
|
53
|
53
|
|
|
|
|
 |
|
|
|
*140 mm pour CTCUA 30-35 |
|
|
>>> EVACUATION DES PRODUITS POUR TOUS MODELES CTCUA
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MODELES
CTCUA |
CTCUA
7
|
CTCUA
11
|
CTCUA
15
|
CTCUA
25
|
CTCUA
30
|
CTCUA
35
|
A longueur maximale (m)
(montage horizontal) |
2.5
|
4
|
5
|
5
|
5
|
5
|
B longueur maximale (m)
(montage vertical) |
2.5
|
4
|
5
|
5
|
5
|
5
|
| Ø air comburant (mm) |
80
|
80
|
80
|
80
|
100
|
100
|
| Ø gaz brûlés (mm) |
80
|
80
|
39
|
80
|
100
|
100
|
|
|
|
La longueur totale de la cheminée doit être réduite de 1 mètre pour chaque coude ajouté.
(se conformer à la règlementation en vigueur).
|
|
|
|
 |
|
 |
|
|
*Modification des viroles d'évacuation par vos soins selon la configuration choisie |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
